超高精細スキャンソナーシステム
GT34UHD-TMトランスデューサとGCV20スキャニングソナーブラックボックス
互換チャートプロッタにサイドビュー、クリアビューを追加できるソナーボックス トランサムマウント振動子GT34UHD-TMが同梱。
使用できる機器
- echoMAP Plus タッチパネルモデル
- GPSMAP8400シーリーズ/7400シリーズ/1222/1022/922/722
- AQUAMAP1222/1022/100XS/80XS

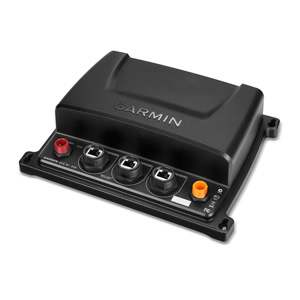

GCV20仕様
| 寸法 | 9.9インチ×7.6インチ×2.6インチ（251mm×192mm×66mm） |
|---|---|
| 重量 | 1.86 lbs（845 g） |
| 防水規格 | IPX7 |
| Garmin Marine Networkポート | 3 |
| 温度範囲 | 5°Fから158°F（-15°Cから70°Cまで） |
ソナーの特徴と仕様
超高精細ClearV_：0.8MHz（800kHz）、CHIRPレンジ：760-880kHz/ 超高精細SideV_：1.2MHz（1,200kHz）、CHIRPレンジ：1,060-1,170kHz| サポートされる周波数 | |
|---|---|
| 送信電力 | 500 W rms |
| 最大深度 | 60m超高精細クリアビュー/ 超高精細SideV_、左右合計75m |
同梱物
- GCV 20ソナーブラックボックス
- GT34UHD-TMトランスデューサ
- トランゴムマウント
- トローリングモーターマウント
- ライトアングル電源ケーブル
- ライトアングルイーサネットケーブル
- 取り付け金具

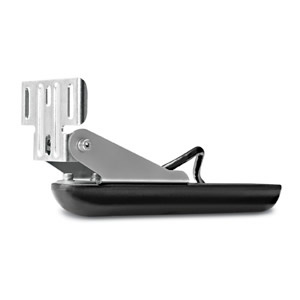

GT34UHD-TMトランスデューサ仕様
| 周波数 | 超高精細ClearV_：0.8MHz（800kHz）、CHIRPレンジ：760-880kHz/ 超高精細SideV_：1.2MHz（1,200kHz）、CHIRPレンジ：1,060-1,170kHz |
|---|---|
| 力 | 500 W |
| ビーム幅 | 超高精細ClearV_：0.74°x 46°/ 超高精細SideV_：0.44°x 55° |
| 最大深度 | 超高精細ClearV_：200フィートダウン/ 超高精細SideV_：125フィートの側面、合計250フィート |
| 深さ/速度/温度 | 深さと温度 |
| ピン数 | 12ピン |
| ケーブルの長さ | 20フィート |
| サポートされているデッドライズ/トランサムアングル | 0°〜70°度のトランサム |
